Ang seryeng Eco ay hindi lamang nakakatugon sa pangangailangan ng gumagamit para sa mat...
MGA TAMPOK
1. Ginagawang madali ng disenyo ng buckle na walang tool ang pag-install at pagpapanatili.
2. Pabahay na gawa sa ADC12 die-casting na aluminum na materyal at tapos na may corrosion resistant polyester powder coating.

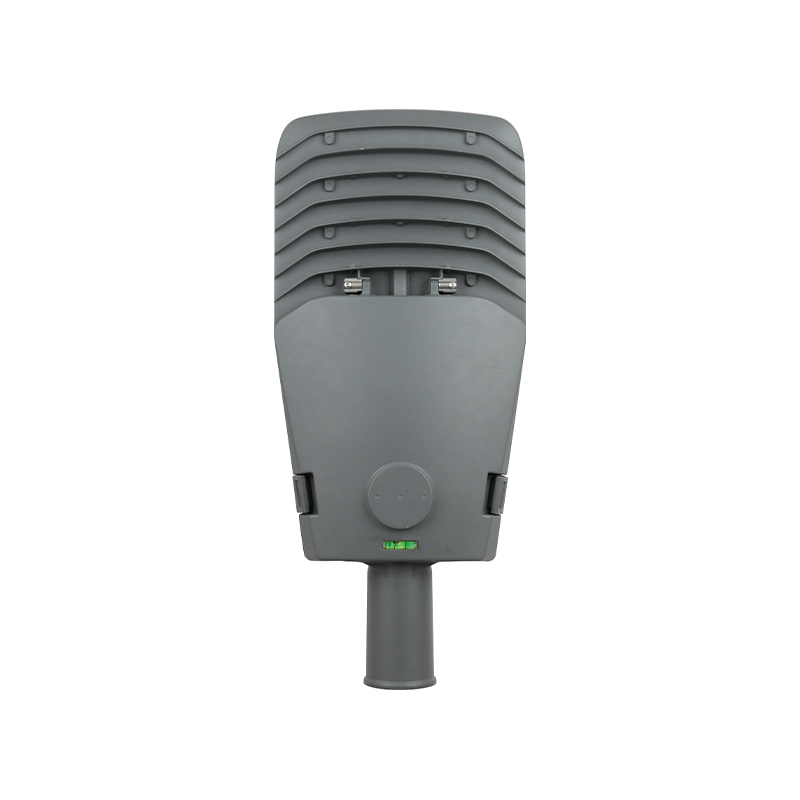

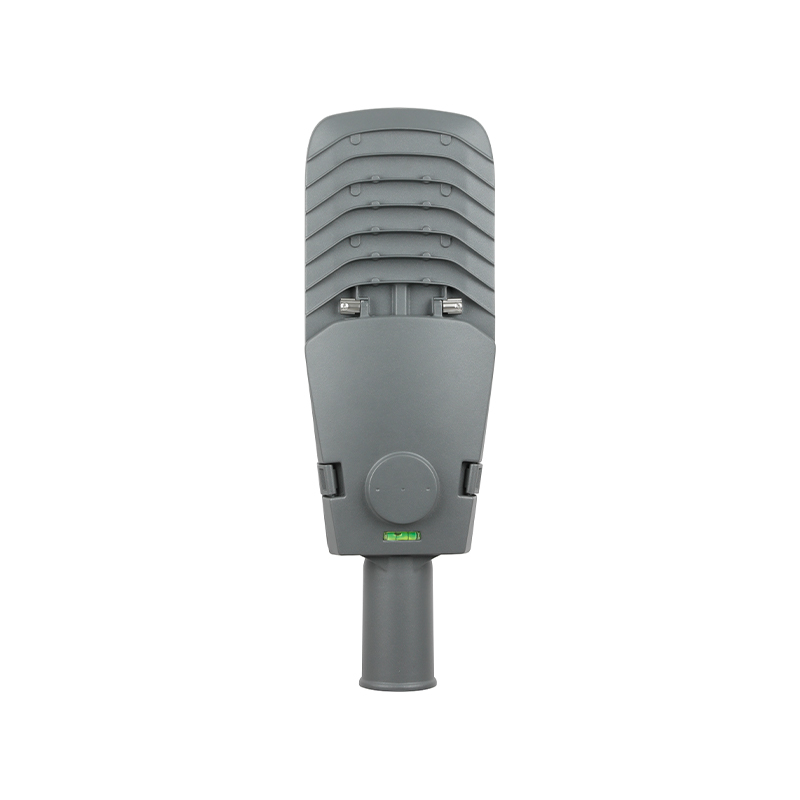

3. Nilagyan ng tubular spirit level na tinitiyak na ang luminaire ay palaging nasa tamang posisyon sa pag-install.
4. Ang anggulo ng Spigot ay maaaring iakma ng 15°
5. Magagamit sa dalawang paraan ng pag-install: patayong pag-install/horizontal na pag-install.
6.IP66 panlabas na istruktura na hindi tinatablan ng tubig.
7.Photocell/Shorting cap/Smart sensor opsyonal kapag hiniling.
8. Angkop para sa panlabas na mga aplikasyon sa pag-iilaw ng kalsada tulad ng kalsada ng lungsod, highway, residential road, atbp.

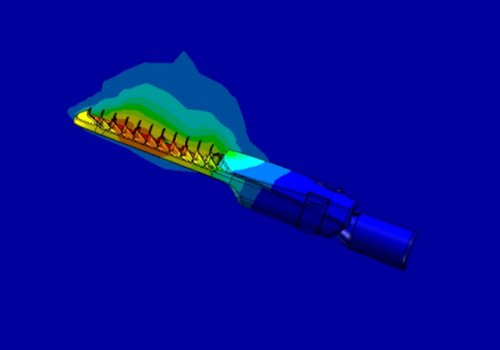

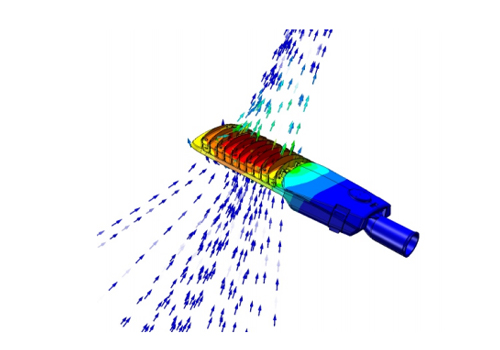

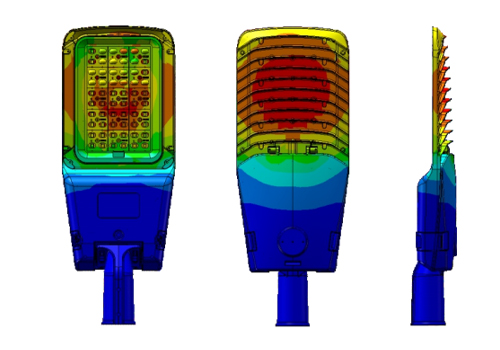

THERMALMANAGEMENT
I-optimize ang luminaire cooling system at structure sa pamamagitan ng advanced na teknolohiya ng FEA para maabot ang pinaka-epektibong mga solusyon. Ang mahusay na pinamamahalaang pagtaas ng temperatura sa pagitan ng panloob at panlabas na mga bahagi ay nagdudulot ng liwanag na pinagmumulan ng mas mataas na antas ng pagpapanatili ng lumen.
| |
| Thermal Conductivity | Thermal Air Convection |
| |

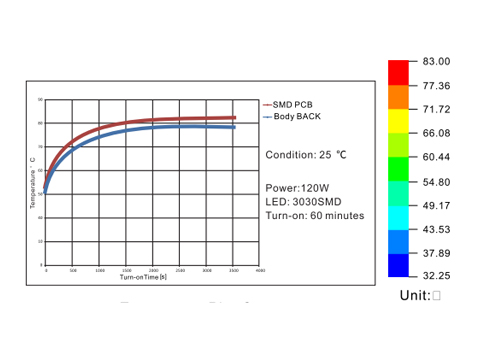

| Kapaligiran ng Thermal Effects | Temperatura Rise Curve |

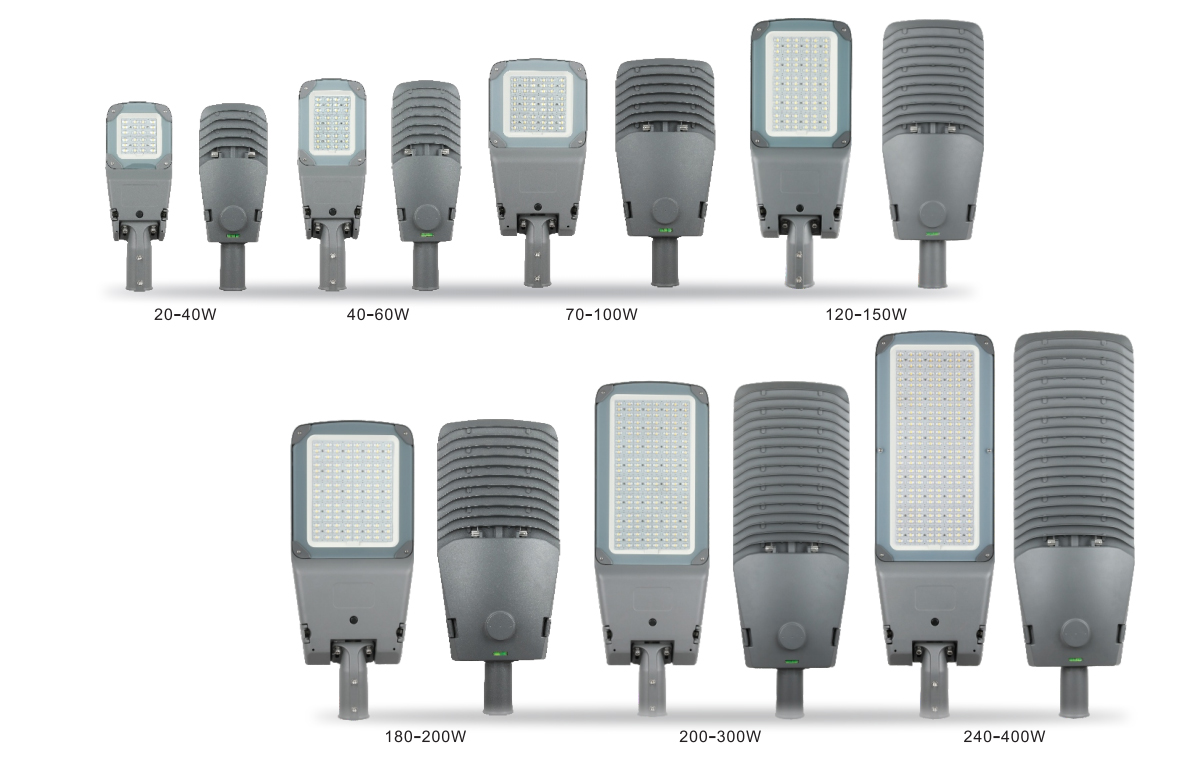

| Modeloo | SAVANNA-M2*2 | SAVANNA-M2*3 | SAVANNA-M3*3 | SAVANNA-M3*5 | SAVANNA-M4*5 | SAVANNAM4*8 | SAVANNAMM4*10 |
| kapangyarihan | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Laki ng Produkto(MM) | 529*190*102 | 580*190*102 | 617*270*107 | 718*270*107 | 746*310*115 | 897*310*115 | 998*310*115 |
| Kahusayan ng Luminaire | 120-170LM/W | ||||||
| Boltahe ng Input | 100-277V/50-60HZ | ||||||
| kapangyarihan Factor | >0.95 | ||||||
| CCT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| Nagpapatakbo Temperature | -40 ℃~ 50 ℃ | ||||||
| Anggulo ng sinag | T1/T2/T3/70X140° | ||||||
| Materyal na Pabahay | ADC12 die-casting aluminyo | ||||||
| Materyal ng Lens | Optical PC lens | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| Proteksyon ng Surge | 10KV/20KV(Opsyonal) | ||||||
| habang-buhay | 50000 oras | ||||||
| Diffuser | 5MM tempered glass | ||||||
| Diameter ng Pole | 50MM/60MM/76MM opsyonal | ||||||
| Pag-install | Patayong pag-install/Pahalang na pag-install | ||||||
| Pag-install Depth | >120MM | ||||||
| Warranty | 5 taon | ||||||

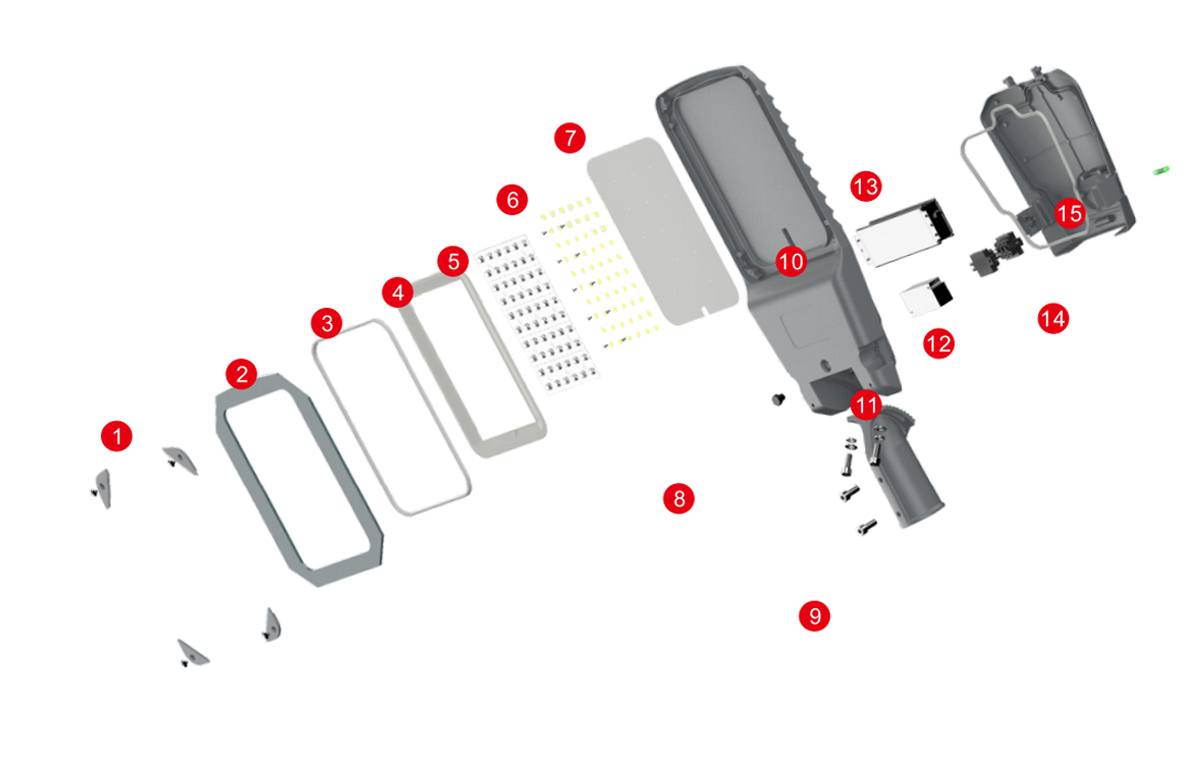

| 1.5MM tempered glass | 6. Mataas na kahusayan aluminyo PCB | 11. Surge protector(10KV/20KV opsyonal) |
| 2. Hindi tinatagusan ng tubig na silicone ring | 7.ADC12 die-casting aluminum body | 12. Power disconnector |
| 3. Nano-pc reflector | 8. Balbula sa paghinga | 13. Hindi tinatagusan ng tubig na silicone ring |
| 4. TIR optical PC lens | 9. Naaayos na spigot ±15° | 14. ADC12 die-casting aluminum power supply cover |
| 5. Mataas na lemen LED chip | 10. LED power supply | 15. Tubular na antas ng espiritu |

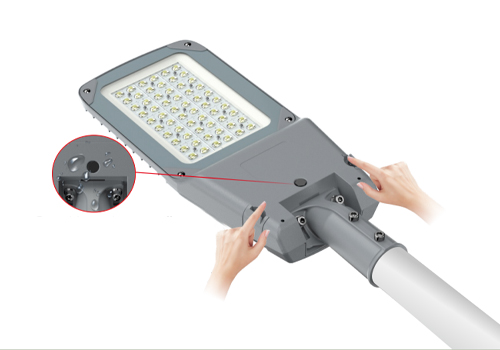

TOOL-FREEBUCKLEDESIGN

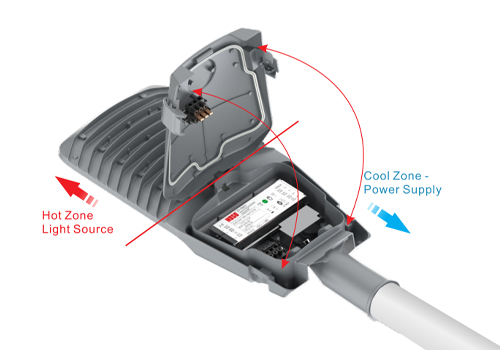

| · Thermal at electric compartment magkahiwalay na disenyo. · Nilagyan ng power disconnector, awtomatikong magpapasara kapag nakabukas ang takip. ·Photocell/Shorting cap/Smart sensor opsyonal kapag hiniling. |
| Ang balbula ng paghinga ay maaaring epektibong mabawasan ang paghalay at kontaminasyon, nagbibigay mabilis na pagbabalanse at pagpapalabas ng presyon. | |

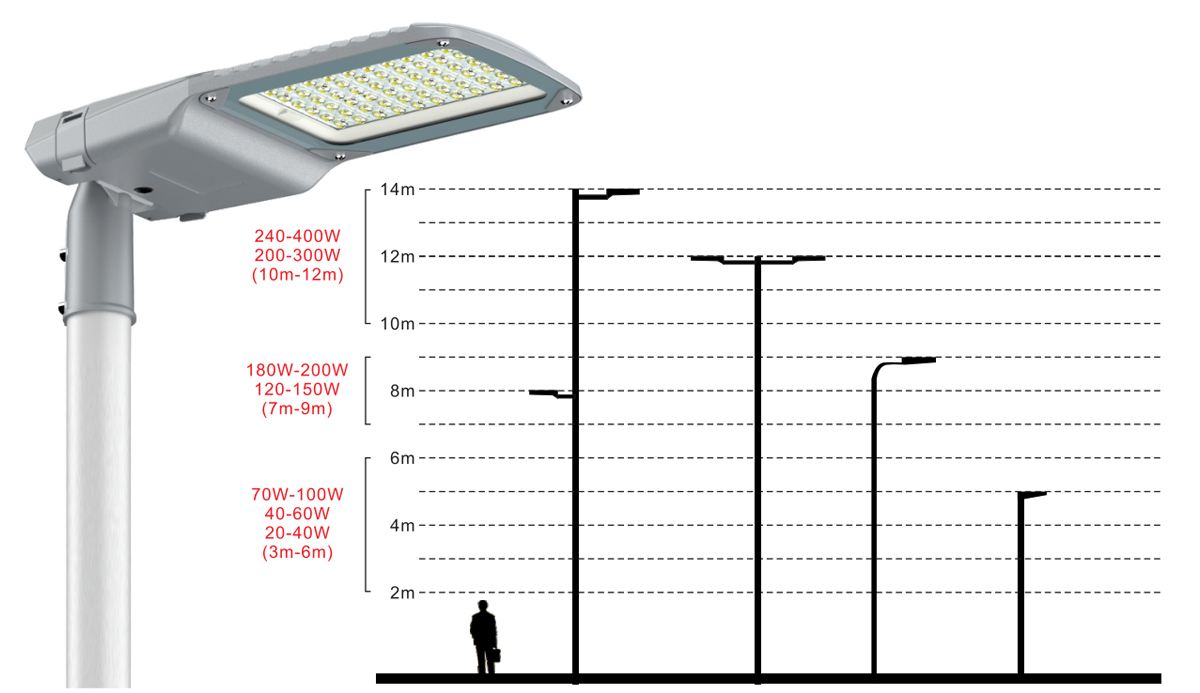

MGA APLIKASYON
Angkop para sa mga senaryo sa pag-iilaw sa labas ng kalsada gaya ng kalsada ng lungsod, Highway, Residential road, atbp.

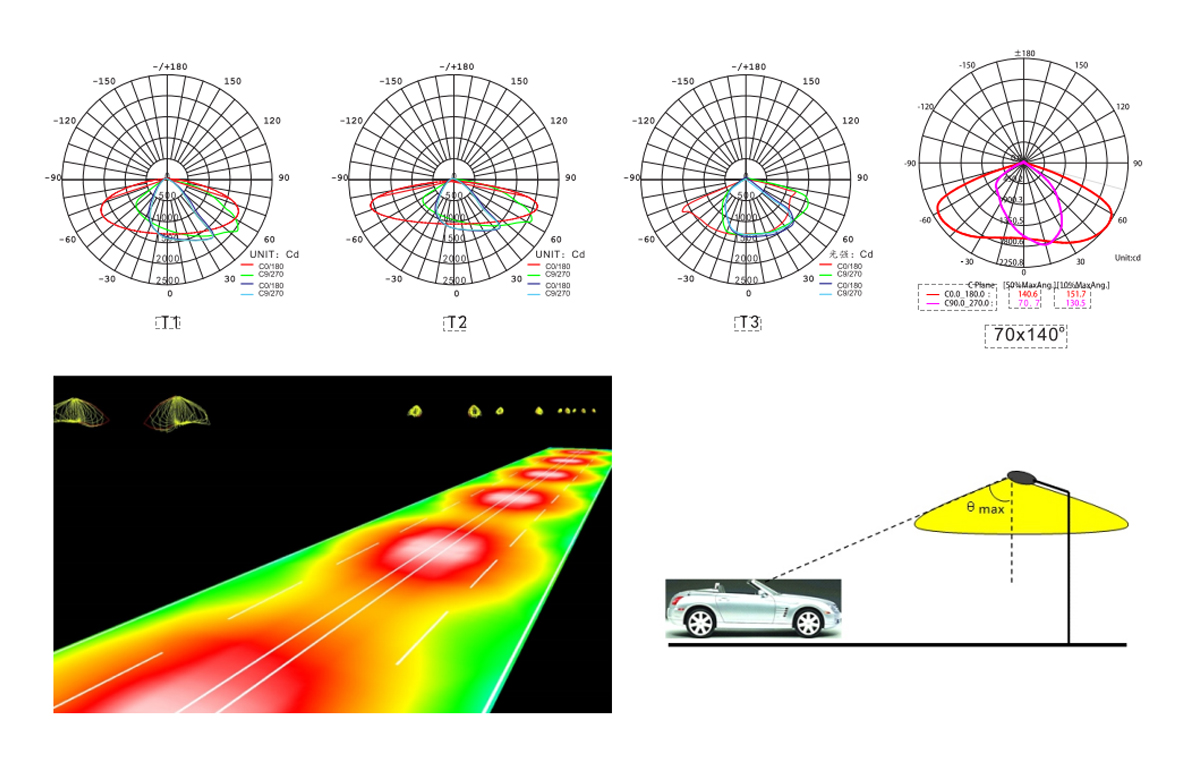

OPTIK
·Tech support: Sabihin sa amin ang haba ng espasyo, lapad, taas at ang application ng paggamit.
· Mayroon kaming isang koponan ng engineer upang gawin ang mga simulation ng DlALUX at kalkulahin ang mga dami ng luminaire para sa iyong proyekto.
· Ang mga file ng IES ay magagamit kapag hiniling.

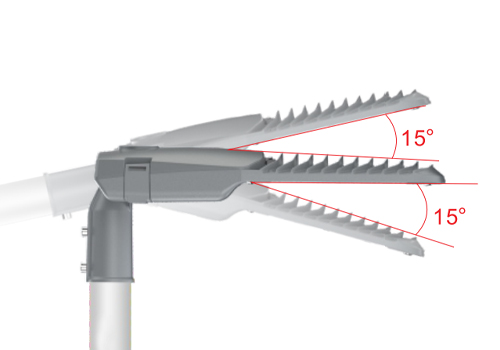

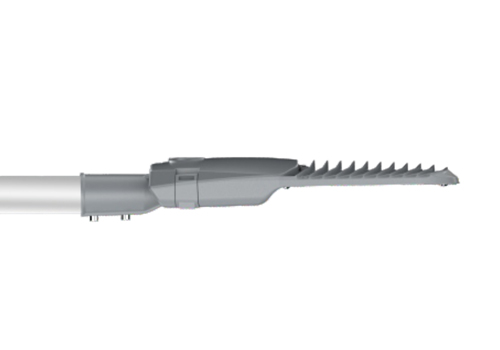

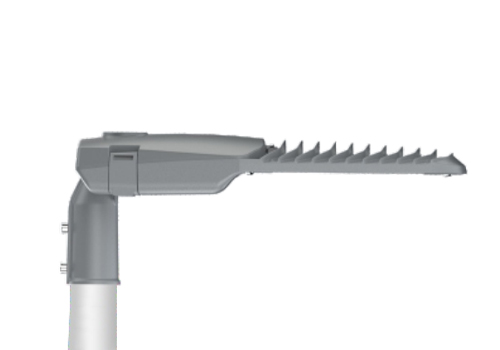

ADJUSTABLE ANGLE
Pahalang | Patayo | |

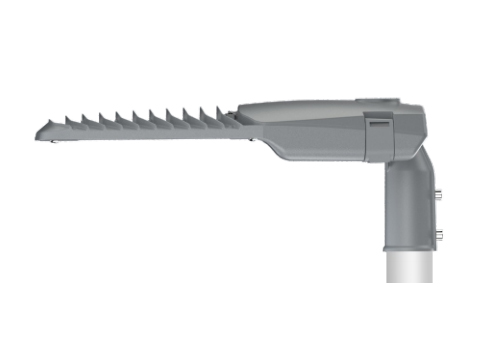

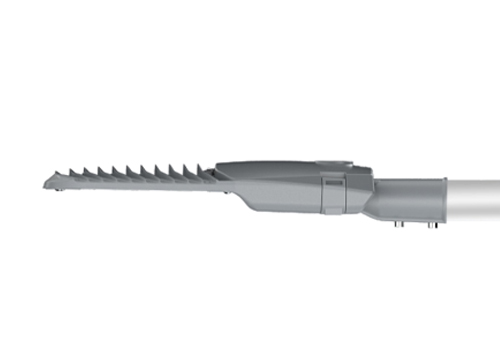

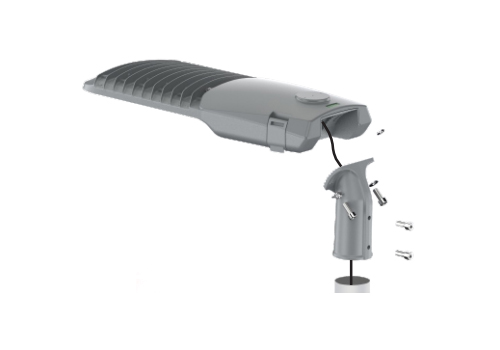

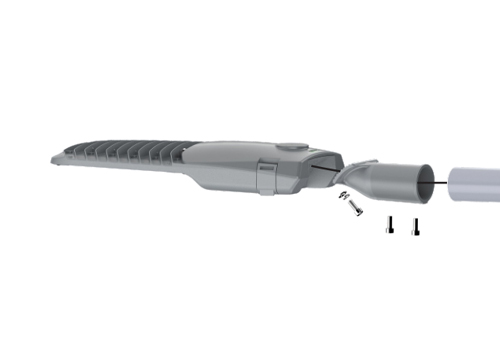

PAG-INSTALL
Pahalang installation | Patayo installation |
Tapos-Pahalang na pag-install | Tapos na-Vertical installation |

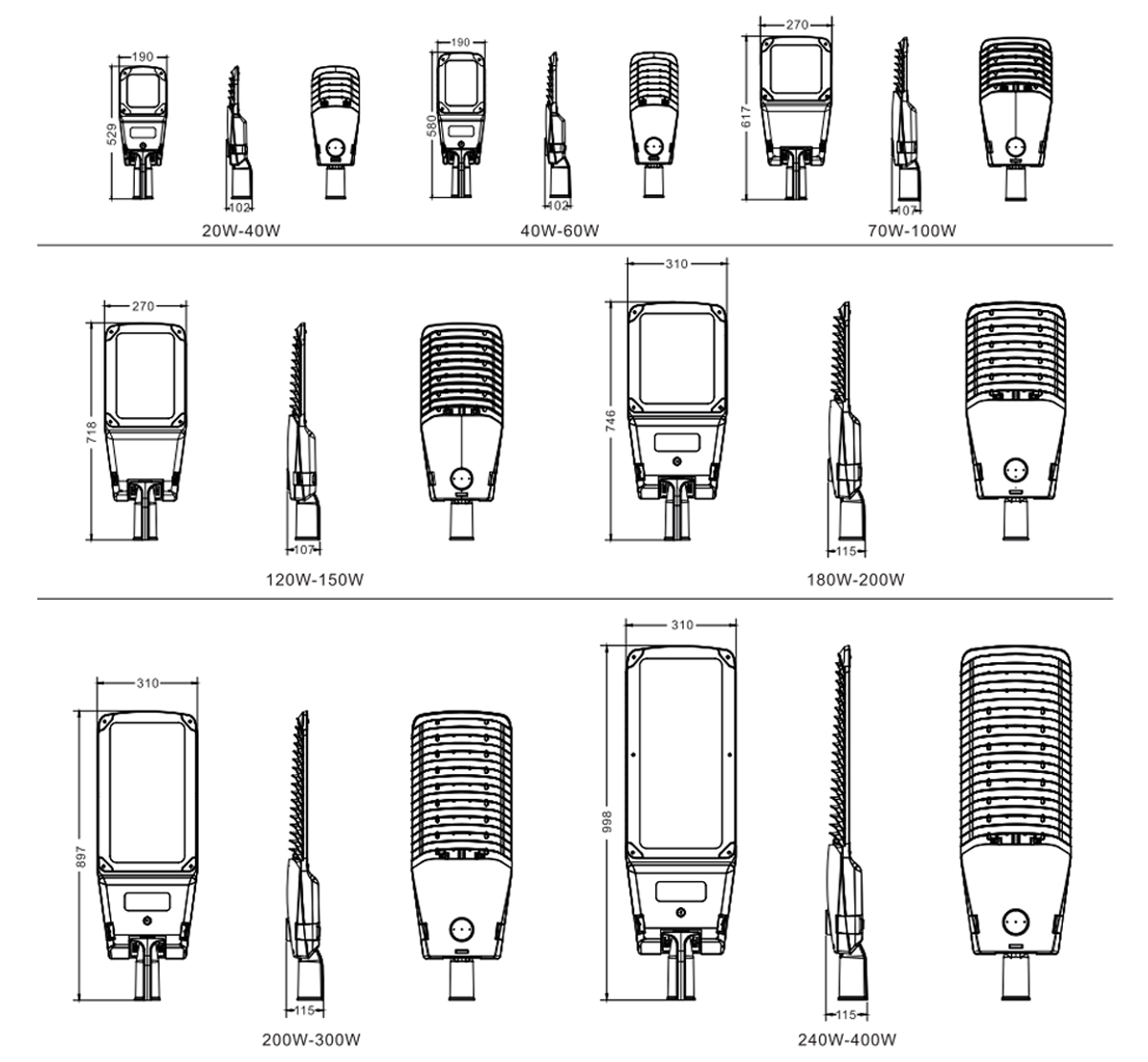

PANGKALAHATANG DIMENSYON DRAWING
Yunit:MM
MGA PARAMETER NG PACKAGING
| Model | SAVANNA-M2*2 | SAVANNA-M2*3 | SAVANNA-M3*3 | SAVANNA-M3*5 | SAVANNA-M4*5 | SAVANNA-M4*8 | SAVANNA-M4*10 |
| Power | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| QTY | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS | 1PCS |
| Laki ng karton (MM) | 540*200*140 | 590*200*140 | 630*280*140 | 730*280*140 | 760*315*140 | 910*315*140 | 1010*315*140 |
| N.W(KG) | 3 | 3.3 | 4.6 | 5.4 | 6.3 | 7.7 | 8.7 |
| G.W(KG) | 3.3 | 3.6 | 5 | 5.9 | 6.9 | 8.4 | 9.5 |
| 20GP | 1852PCS | 1695PCS | 1134PCS | 978PCS | 835PCS | 698PCS | 629PCS |
| 40GP | 3836PCS | 3511PCS | 2349PCS | 2027PCS | 1731PCS | 1445PCS | 1302PCS |
| 40HQ | 4497PCS | 4116PCS | 2753PCS | 2376PCS | 2029PCS | 1694PCS | 1527PCS |
PAG-INSTALL SUGGESTIONS
MAG-INGAT:
1. Ang pag-install ay dapat gawin ng mga propesyonal na electrician.
2. Huwag lansagin ang produkto. Maaaring mapanganib ito.
3. Huwag tumitig nang diretso sa luminaire kapag naka-on ang power para maiwasan ang pananakit ng mga mata.
4. Ang cable ay dapat na hindi tinatablan ng tubig kapag nakakonekta sa electric para sa panlabas na paggamit.
