Ang FORTUNE MODULAR ay may maraming makabuluhang pakinabang. Ang disenyo at mga pag-and...
Nag-aalok ang FORTUNE ng tatlong laki upang umangkop sa iba't ibang mga sitwasyon, na lubos na nagpapahusay sa kakayahang umangkop at pagiging epektibo sa gastos ng proyekto. Kasabay nito, sinusuportahan ng device ang mga adjustable na angle socket, na maaaring matugunan ang magkakaibang pangangailangan ng side entry at column top installation, na nagbibigay ng mahusay na kaginhawahan para sa mga user.
Sa mga tuntunin ng pagpapanatili, ang aparato ay madaling buksan ang gear box nang walang mga tool, at ito ay napaka-maginhawa upang palitan ang gear tray, na lubos na binabawasan ang kahirapan ng pagpapanatili at pinalawak ang buhay ng serbisyo. Ang disenyo ng optical lens na pinagtibay ay hindi lamang napagtatanto ang asymmetric na pamamahagi ng liwanag, ngunit epektibo ring binabawasan ang liwanag na nakasisilaw, pinapabuti ang pagkakapareho ng liwanag, at nagbibigay sa mga user ng mas kumportableng karanasan sa pag-iilaw. Ang LED light source at gear box na disenyo ng kagamitan ay may potensyal din para sa mga upgrade sa hinaharap. Madaling mapapalitan ng mga user ang mga ito kung kinakailangan upang higit pang mapabuti ang pagganap ng kagamitan.

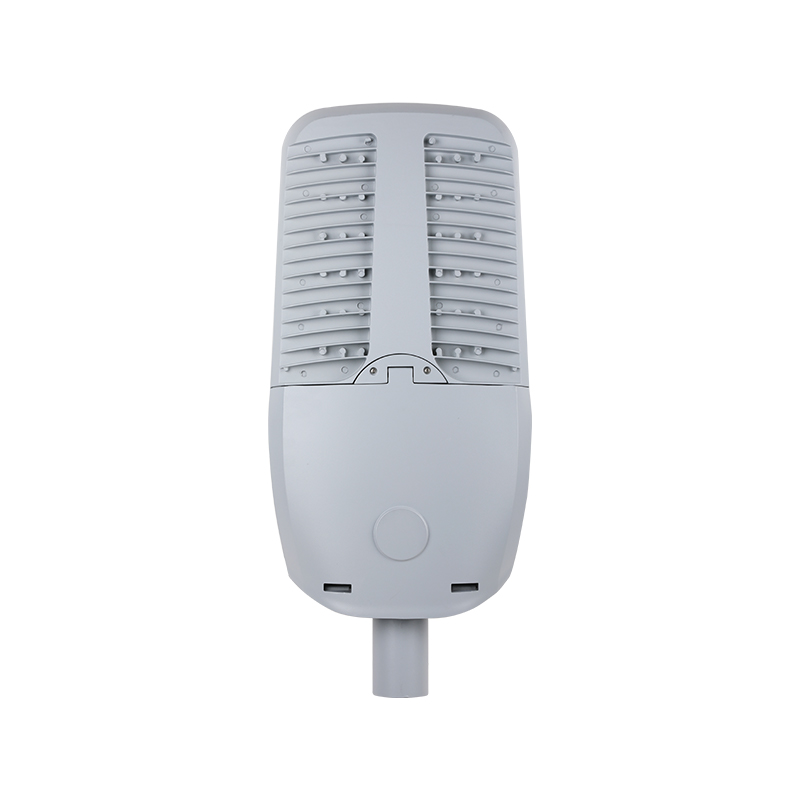

Ang katawan ay gawa sa high-pressure die-cast aluminum at ang ibabaw ay natatakpan ng corrosion-resistant polyester powder coating. Ito ay hindi lamang maganda at matibay, ngunit mayroon ding mahusay na paglaban sa kaagnasan at maaaring umangkop sa iba't ibang mga kumplikadong kapaligiran. Ang disenyo ng heat sink ay gumagamit ng mahusay na teknolohiya sa pag-alis ng init upang matiyak ang katatagan at kaligtasan ng kagamitan sa panahon ng pangmatagalang operasyon, na epektibong nagpapahaba ng buhay ng serbisyo ng kagamitan.
PANGUNAHING APLIKASYON
DAAN at HIGHWAY | MGA TULAY | URBAN AT RESIDENTIAL NA LUGAR | SQUARE & PEDESTRIAN LUGAR |
TEKNIKAL NA ESPISIPIKASYON
| SPEC | MINI | MIDI | MAXI |
| Wattage | 50-80w | 80-150w | 100-200w |
| Input boltahe | 100-277V/50-60Hz | ||
| Temperatura ng kulay | 3000-6500K | ||
| Index ng pag-render ng kulay | CRI>70 | ||
| Temperatura ng pagpapatakbo | -40 ℃ ~ 50 ℃ | ||
| Materyal sa pabahay | ADC12 | ||
| Proteksyon sa ingress | IP66 | ||
| Lakas ng impact | IK08 | ||
| Proteksyon ng surge | 10KV/20KV | ||
| Diffuser | Tempered glass | ||
| Diametro ng spigot | 60mm | ||
| Timbang | 5.9kg | 7.5kg | 8.8kg |
DESIGN SA MGA DETALYE

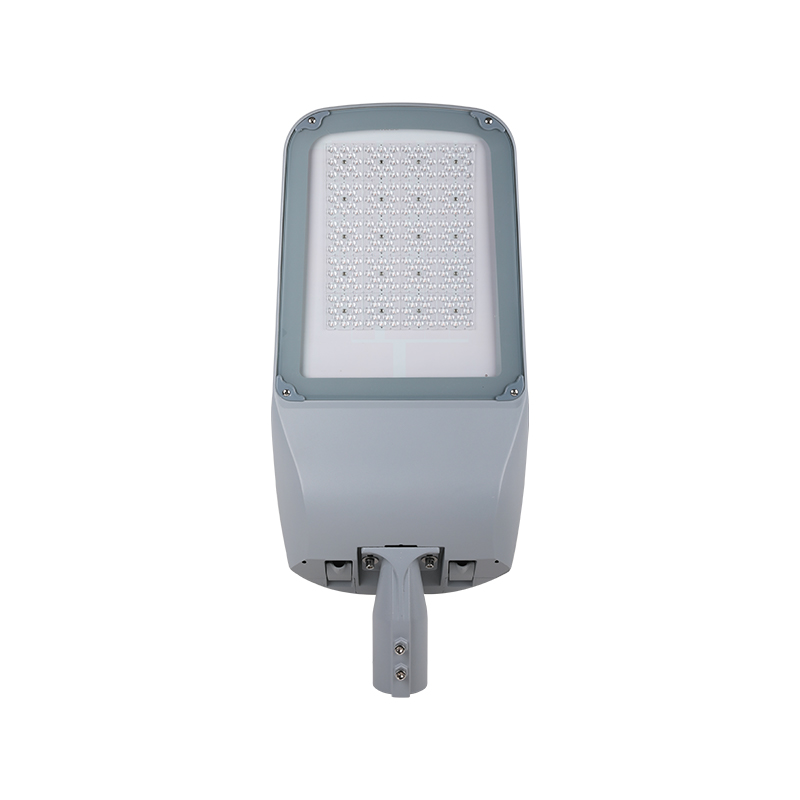

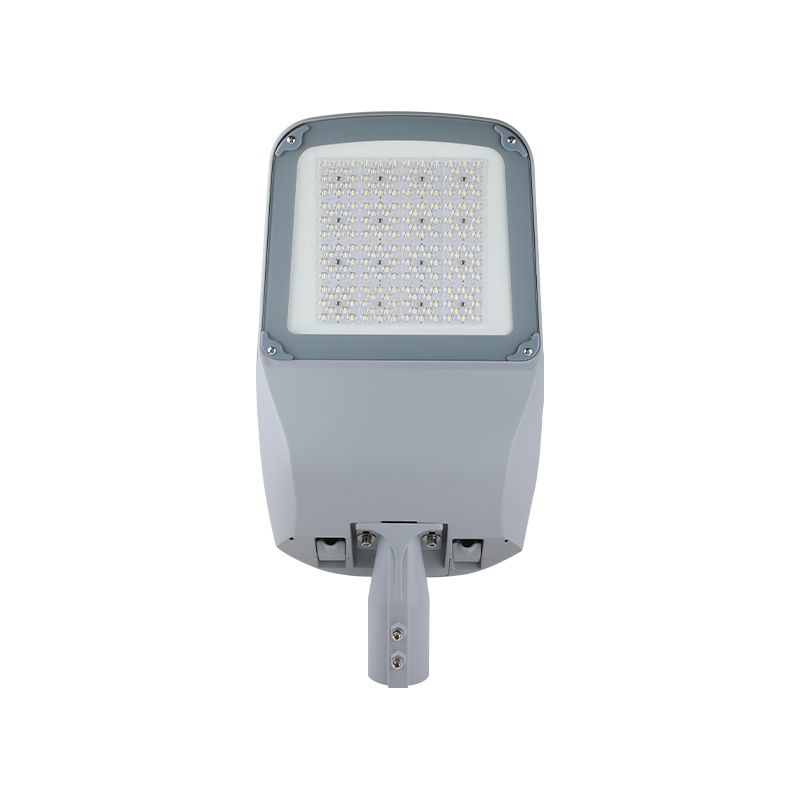

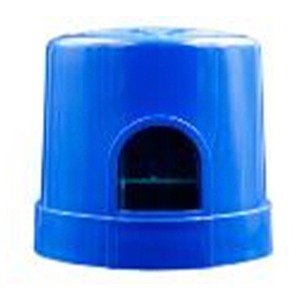

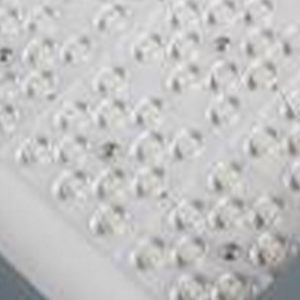

Led chips Lumileds 3030 & 5050 led chips na may luminaire efficiency na hanggang 150lm/w, mahabang buhay na 50000 oras. | Photocontrol (opsyonal) Opsyonal na may NEMA socket at photocell /shorting cap. |

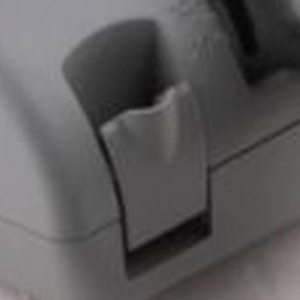

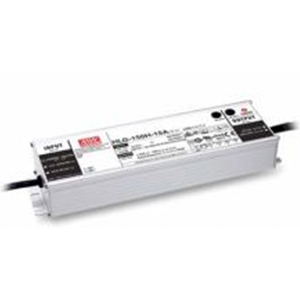

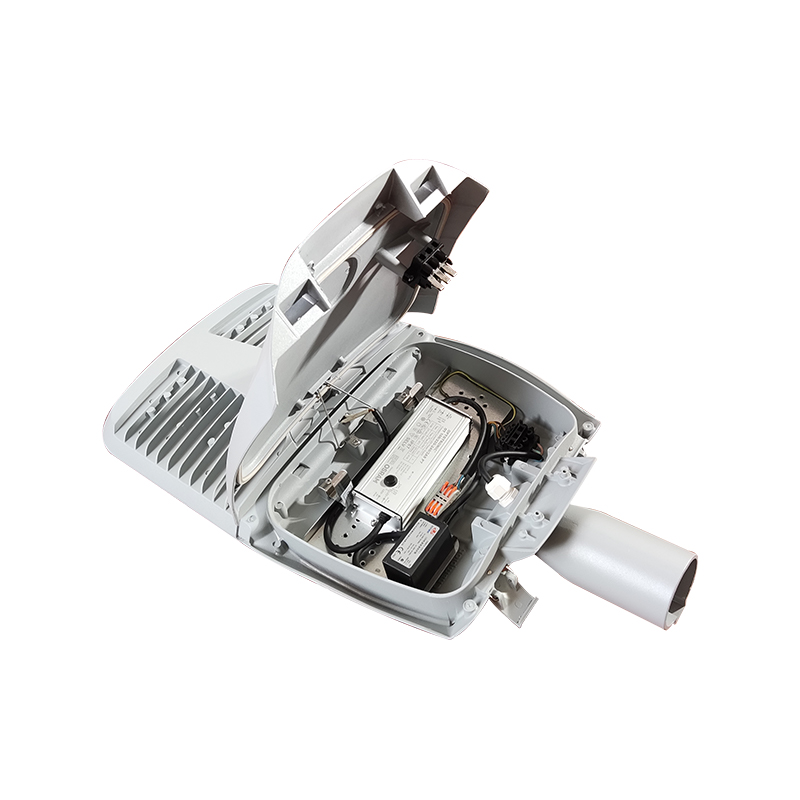

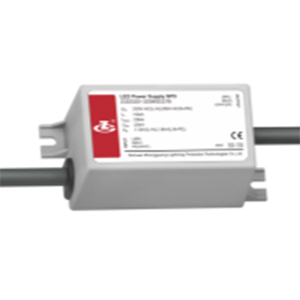

Power supply unit Mataas na pagganap na humantong sa driver -0-10v dimming kapag hiniling -Maaaring pumili ang tatak ng driver MOSO, Meanwell, Philips, Osram. | Buckles Toolless na pagbubukas ng gear compartment, madali para sa pagpapanatili. |

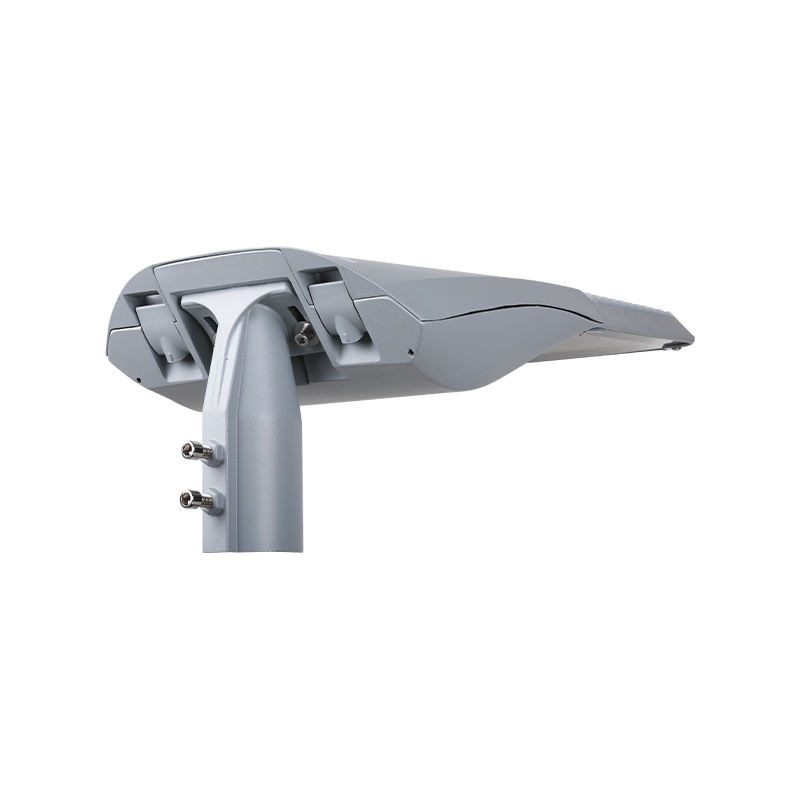

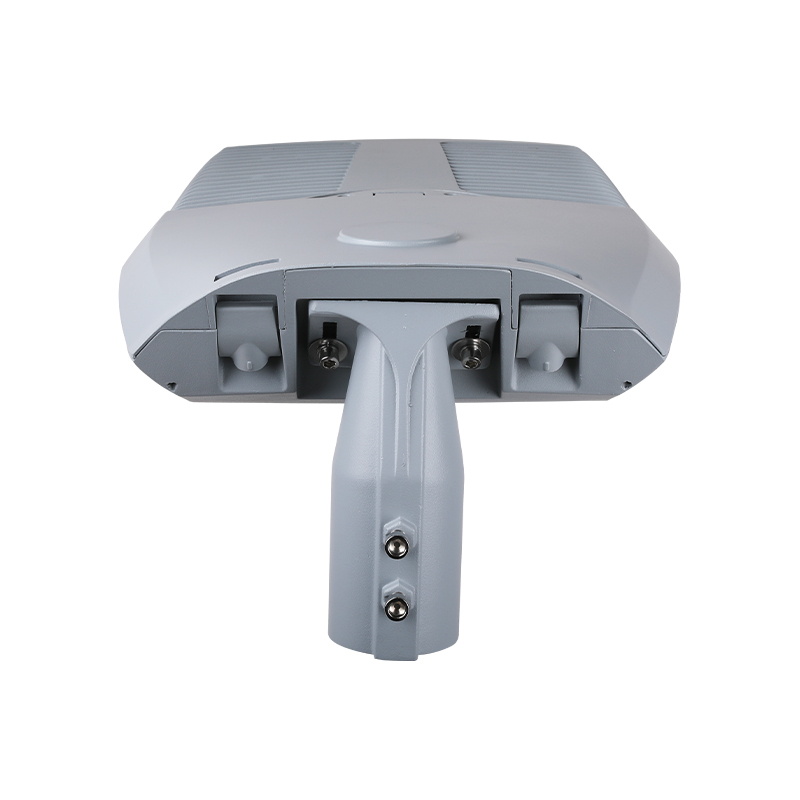

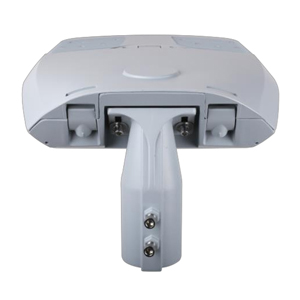

Spigot Malapad na adjustable angle mula 0°-±15° para sa side entry at post top mounting. | Power disconnector Awtomatikong patayin ang luminaire kapag bumukas ang kompartamento ng gear at pagkatapos isara ang pag-on, kaligtasan para sa mga manggagawa kapag nasa maintenance. |

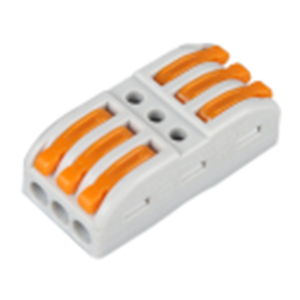

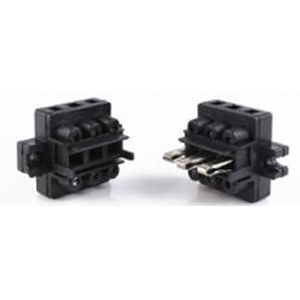

Konektor Mabilis na plug-in connector, tool-less, makatipid ng oras. | SPD 10kv (20kv opsyonal) surge protection device, mas maaasahang proteksyon para sa led powersupply unit. |

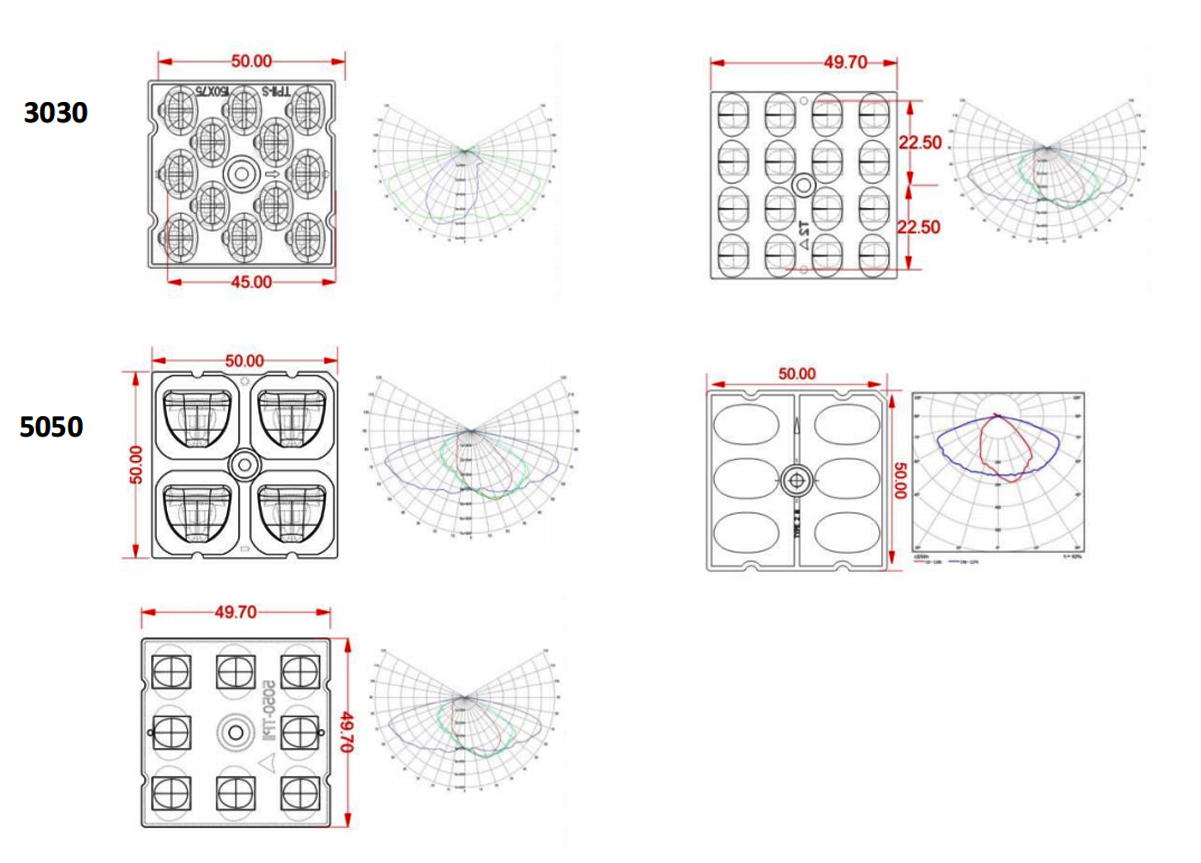

AVAILABLE ANG OPTICS

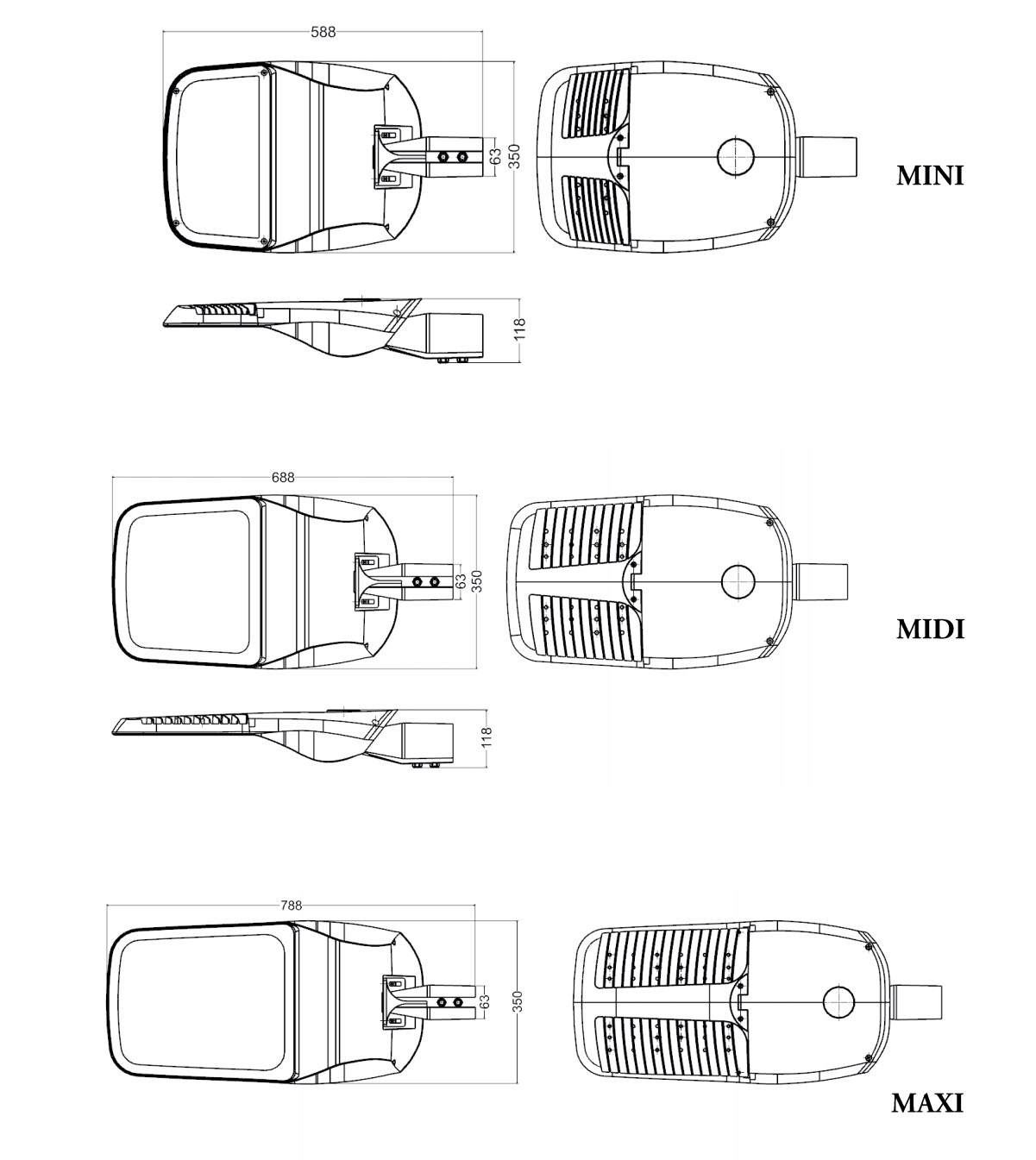

MGA DIMENSYON (mm)
IMPORMASYON NG ORDER
| Order code | Uri ng LED | LED Qty | Mga optika Qty | Na-rate na Wattage | Luminaire kahusayan hanggang sa | Luminous flux | CCT | CRI |
| FTE101 | 3030 | 96 | 8 | 80w | 120lm/w | 9600lm | 3000K-6500K | >70 |
| FTE102 | 5050 | 32 | 8 | 60w | 140lm/w | 8400lm | 3000K-6500K | >70 |
| FTE103 | 5050 | 36 | 6 | 80w | 140lm/w | 11200lm | 3000K-6500K | >70 |
| FTE201 | 3030 | 144 | 12 | 100w | 120lm/w | 12000lm | ||
| FTE202 | 3030 | 192 | 16 | 150w | 120lm/w | 18000lm | 3000K-6500K | >70 |
| FTE203 | 5050 | 48 | 12 | 100w | 140lm/w | 14000lm | 3000K-6500K | >70 |
| FTE204 | 3030 | 64 | 16 | 120w | 140lm/w | 16800lm | 3000K-6500K | >70 |
| FTE301 | 3030 | 240 | 20 | 200w | 120lm/w | 24000lm | 3000K-6500K | >70 |
| FTE302 | 3030 | 288 | 24 | 200w | 130lm/w | 30000lm | 3000K-6500K | >70 |
| FTE303 | 5050 | 80 | 20 | 150w | 140lm/w | 21000lm | 3000K-6500K | >70 |
| FTE304 | 5050 | 96 | 24 | 200w | 140lm/w | 28000lm | 3000K-6500K | >70 |
| FTE305 | 5050 | 144 | 24 | 200w | 150lm/w | 35000lm | 3000K-6500K | >70 |
| Puna: -Wattage ay maaaring ipasadya sa kahilingan ng proyekto -Standard housing painting kulay dark grey, ibang kulay ay maaaring lagyan ng kulay kapag hiniling. | ||||||||

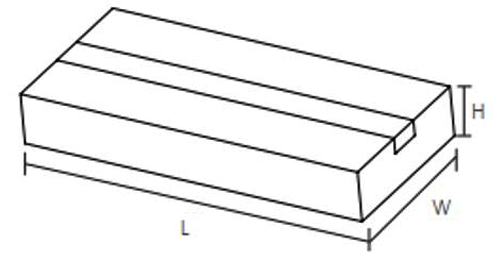

LOGISTICSDATA
| MODELO | Yunit ng packing (mga piraso/karton) | Laki ng karton(mm) (Haba*Lapad*Taas) | Netong timbang | Kabuuang timbang | Dami |
| FORTUNE MINI | 1 | 630*390*180mm | 5.9kg | 6.5kg | 44.2dm³ |
| FORTUNE MIDI | 1 | 730*390*180mm | 7.5kg | 8.3kg | 51.2dm³ |
| FORTUNE MAXI | 1 | 830*390*180mm | 8.8kg | 9.8kg | 58.3dm³ |
| |||||
PAG-INSTALL

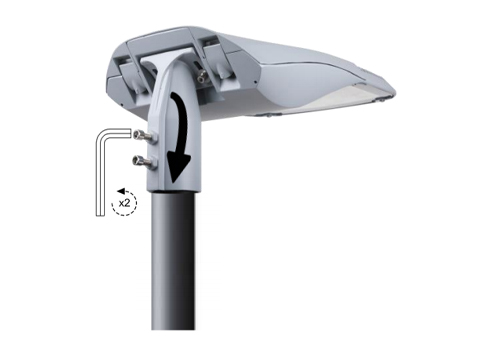

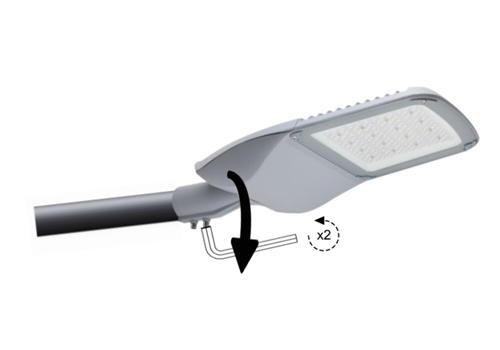

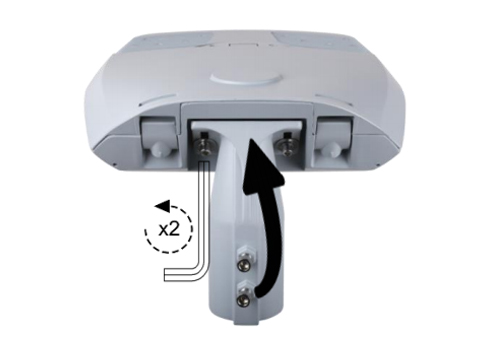

Higpitan ang luminaire sa poste gamit ang allen wrench. | Paluwagin ang mga turnilyo gamit ang allen wrench at paikutin ang spigot adjust sa side entry position |

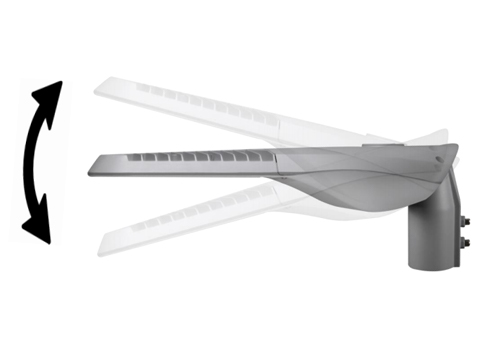

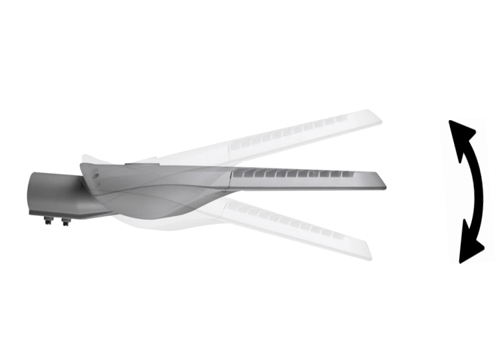

Isang hand tool lamang ang kinakailangan para sa pag-install ng luminaire. | -15° hanggang 15°. Ang anggulo ng spigot ay maaaring iakma sa pamamagitan ng -15°,-10°,0°,5°,10°,15°. |

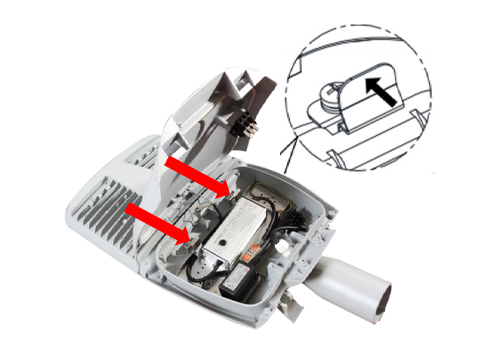

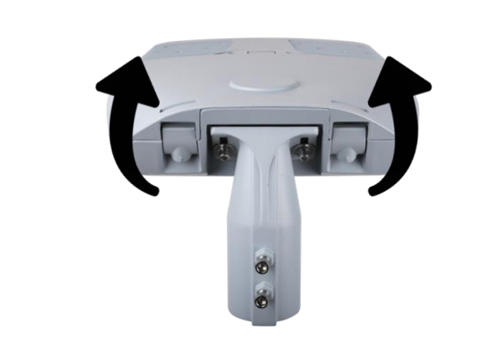

-15° hanggang 15° Ang anggulo ng spigot ay maaaring iakma sa pamamagitan ng -15°,-10°,0°,5°,10°,15°. | Pindutin ang dalawang buckle upang buksan ang kompartamento ng gear. |

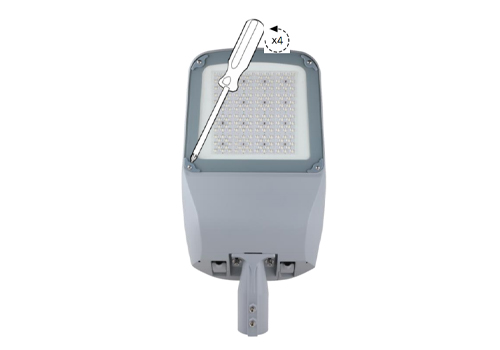

Ilagay ang takip ng kompartamento ng gear sa naka-lock na posisyon, itulak ang 2 clip ayon sa banda at ilabas ang gear plate, palitan ang mga nabigong bahagi ng elektroniko ng bago, pagkatapos ay i-lock ang kompartamento ng gear. | Maluwag ang mga turnilyo at tanggalin ang salamin, pagkatapos ay ipagpatuloy ang pagluwag ng mga tornilyo na naka-lock sa pcb, tanggalin ang nabigong pcb at palitan ng bago. Ikonekta at higpitan ang bawat bahagi pabalik nang hakbang-hakbang. |
