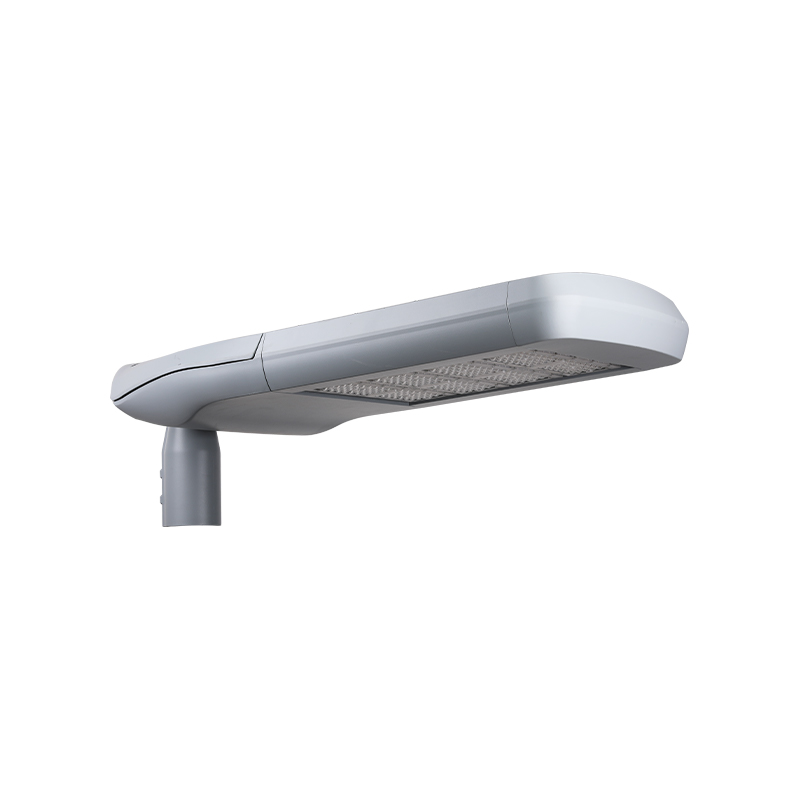

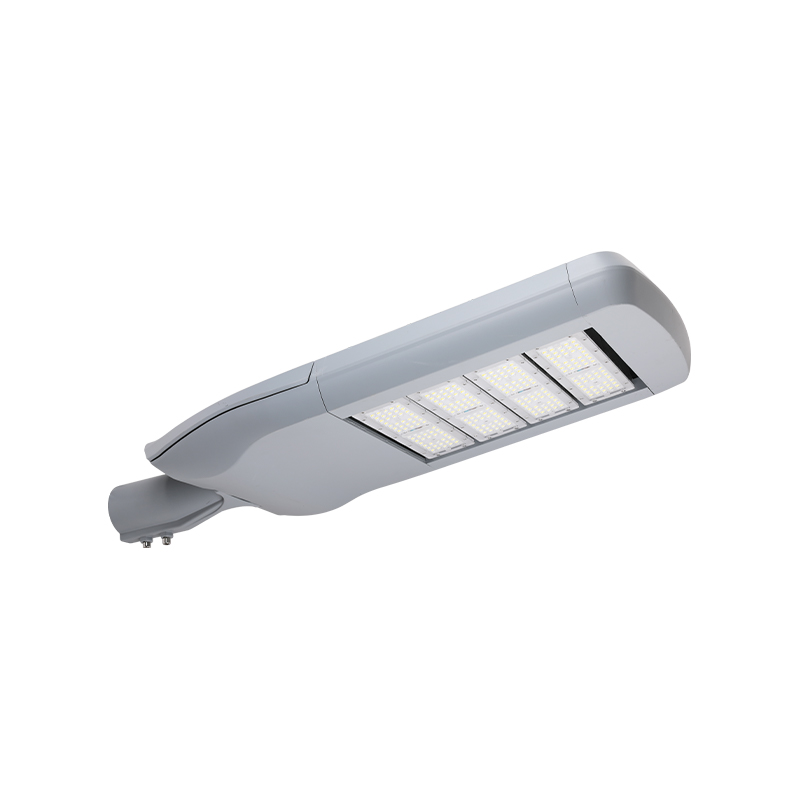

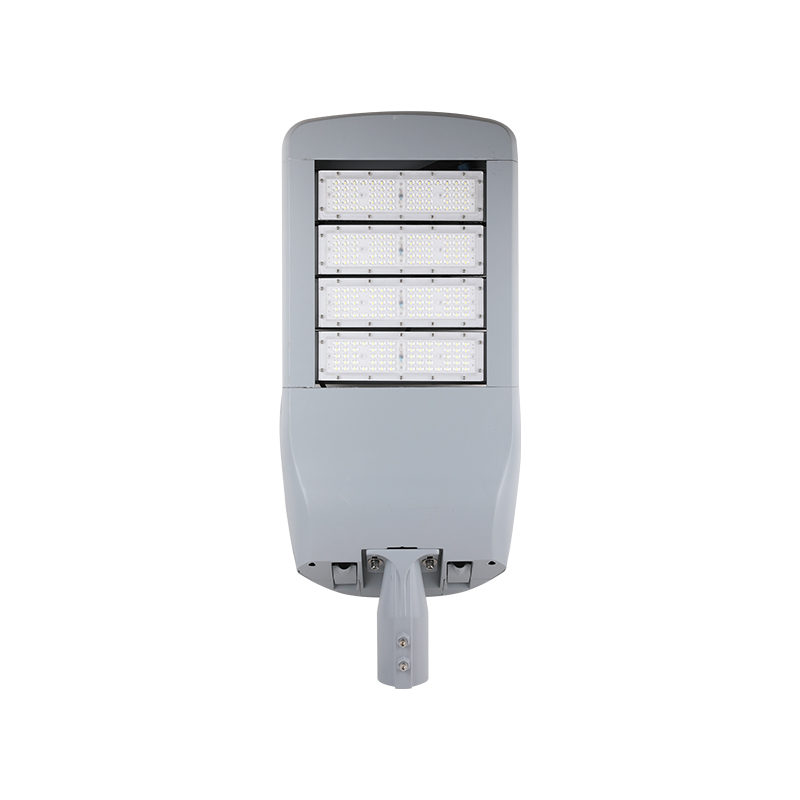

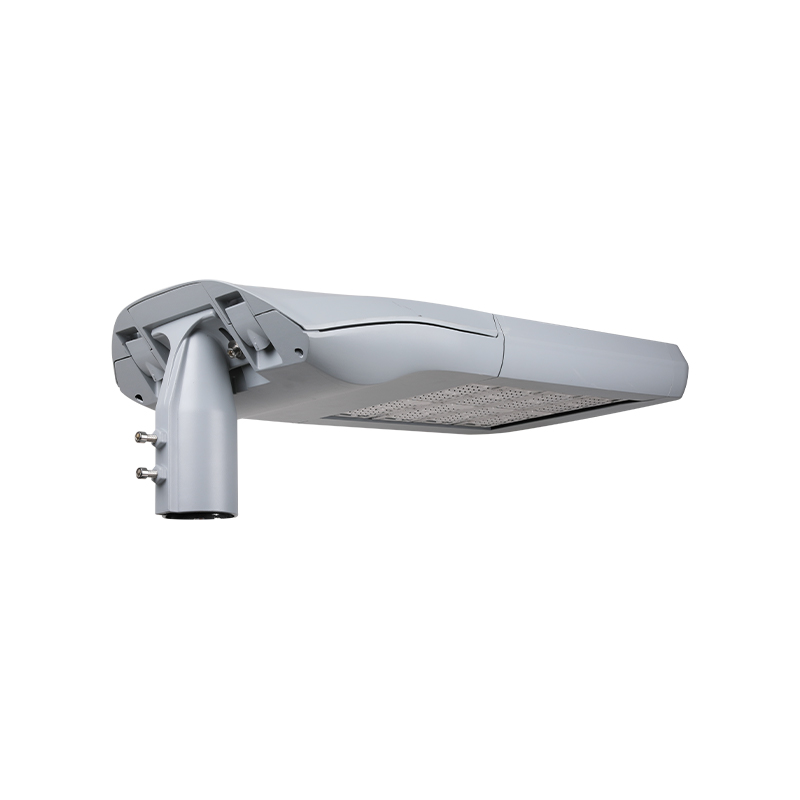

Nag-aalok ang FORTUNE ng tatlong laki upang umangkop sa iba't ibang mga sitwasyon,...
Ang FORTUNE MODULAR ay may maraming makabuluhang pakinabang. Ang disenyo at mga pag-andar nisa ay sumasalamin sa mga katangian ng kahusayan, kakayahang umangkop at oryentasyon sa hinaharap. Ang gear compartment at gear tray nito ay madaling mabuksan at mapalitan nang walang mga tool, na lubos na nagpapadali sa proseso ng pagpapanatili at nagpapabuti sa operability at pagiging maaasahan ng kagamitan. Ang disenyo ng modular LED engine ay maaaring madaling mapalawak mula sa isang module hanggang anim na module, na hindi lamang nakakatugon sa mga pangangailangan ng iba't ibang mga sitwasyon, ngunit makabuluhang nagpapabuti din sa pagiging epektibo sa gastos at nagbibigay sa mga user ng mas mataas na kakayahang umangkop at kakayahang umangkop.
Ang produkto ay gumagamit ng high-pressure na die-cast na aluminum body at natatakpan ng corrosion-resistant polyester powder coating pataasang matiyak ang tibay at katatagan ng kagamitan sa malupit na kapaligiran. Ang adjustable na angle socket na disenyo nito ay sumusuporta sa side entry at column top installation, na higit na nagpapahusay sa kaginhawahan at applicability ng pag-install.
PANGUNAHING APLIKASYON
DAAN at HIGHWAY | MGA TULAY | URBAN AT RESIDENTIAL NA LUGAR | SQUARE & PEDESTRIAN LUGAR |
TEKNIKAL NA ESPISIPIKASYON
| SPEC | M01 | M02 | M03 | M04 | M05 | M06 |
| Wattage | 30-60w | 60-120w | 90-180w | 120-240w | 150-300w | 180-360w |
| Input na boltahe | 100-277V / 50-60Hz | |||||
| Temperatura ng kulay | 3000-6500K | |||||
| Index ng pag-render ng kulay | CRI > 70 | |||||
| Temperatura ng pagpapatakbo | -40 ℃ ~ 50 ℃ | |||||
| Materyal sa pabahay | ADC12 | |||||
| Proteksyon sa pagpasok | IP66 | |||||
| Lakas ng impact | IK08 | |||||
| Proteksyon ng surge | 10KV/20KV | |||||
| Diametro ng spigot | 60mm | |||||
| Timbang | 6.0kg | 7.2kg | 8.4kg | 9.5kg | 10.8kg | 12.2kg |
DESIGN IN DETALYE

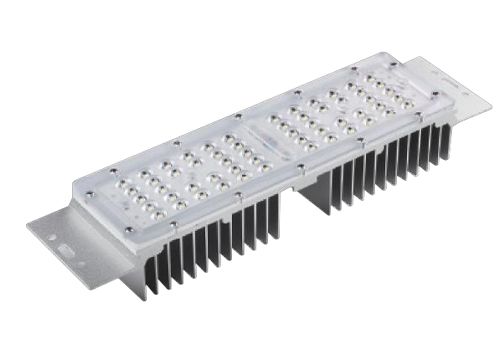

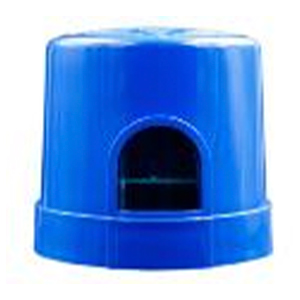

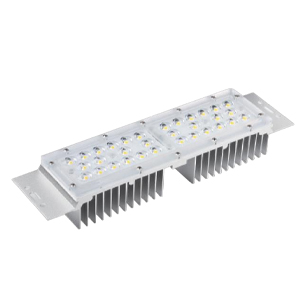

Led module Multiled module na opsyonal na may luminaire na kahusayan hanggang 160lm/w, mahabang buhay na 50000 oras. | Photocontrol (opsyonal) Opsyonal na may NEMA socket at photocell/shorting cap. |

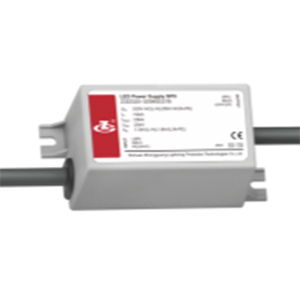

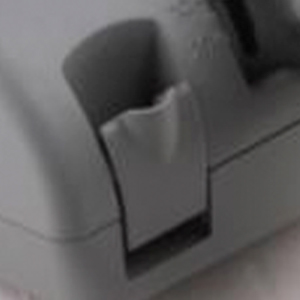

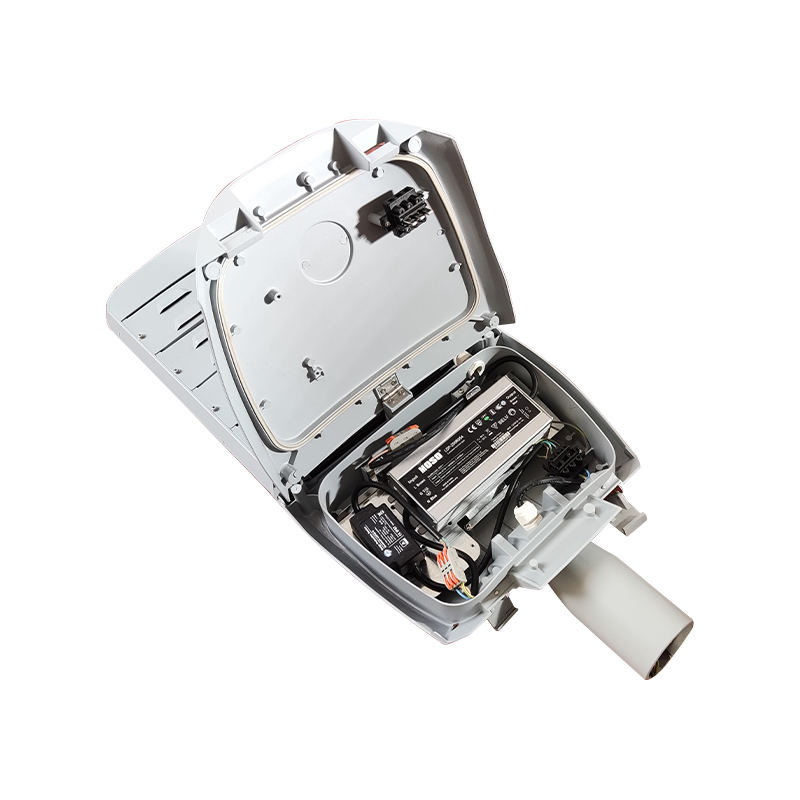

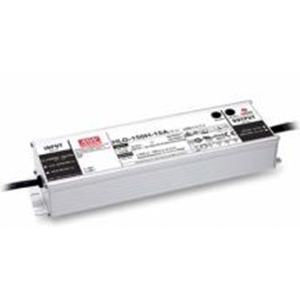

Power supply unit Mataas na pagganap na humantong sa driver - 0-10v dimming kapag hiniling - Ang tatak ng driver ay maaaring pumili MOSO, Meanwell, Philips, Osram. | Buckles Toolless na pagbubukas ng gear compartment, madali para sa pagpapanatili. |

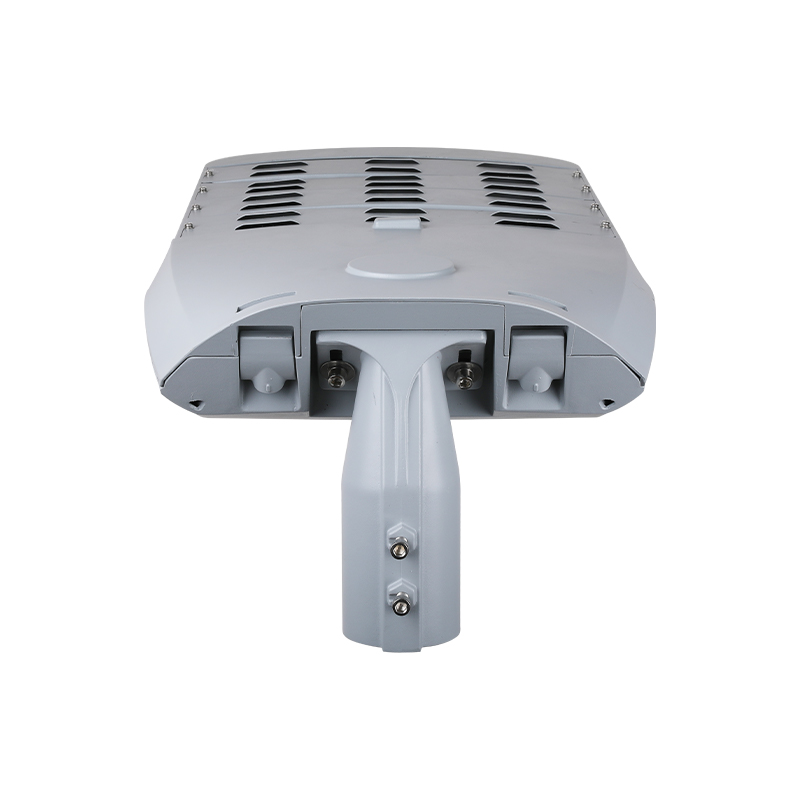

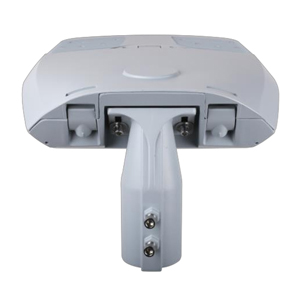

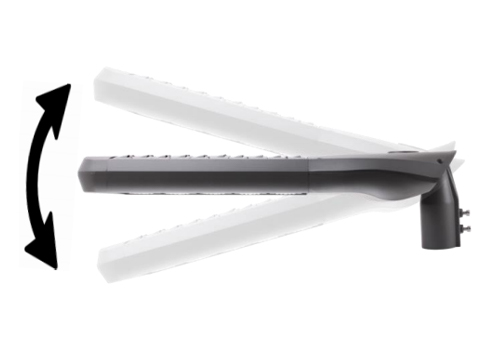

Spigot Malapad na adjustable angle mula 0 ℃ ± 15 ℃ para sa side entry at post top mounting. | Power disconnector Awtomatikong luminaire kapag bumukas ang kompartamento ng gear at pagkatapos isara ang pag-on, kaligtasan para sa mga manggagawa kapag nasa maintenance. |

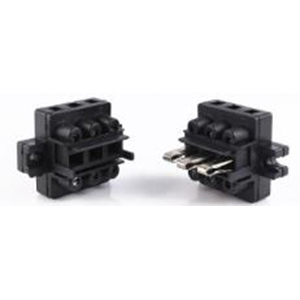

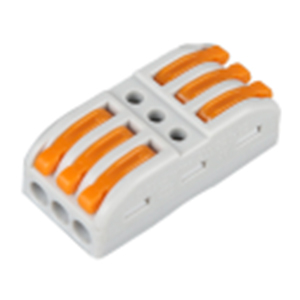

Konektor Mabilis na plug-in connector, tool-less, makatipid ng oras. | SPD 10kv (20kv opsyonal) surge protection device, mas maaasahang proteksyon para sa led power supply unit. |
LED MODULE AVAILABLE

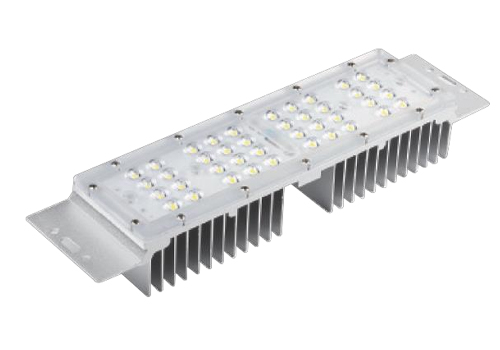

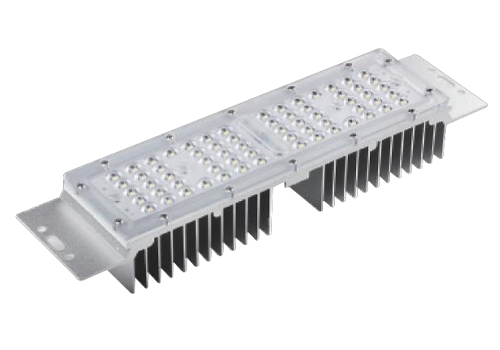

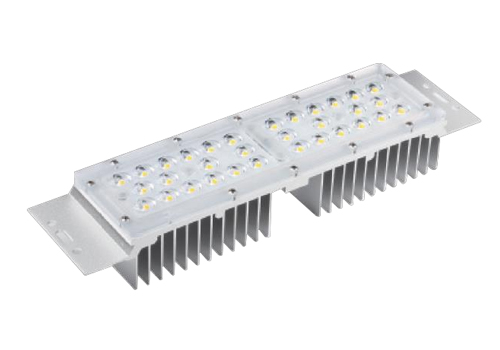

5050 LED MODULE LED Quty: 32pcs Wattage: 50w | 3030 LED MODULE Ang dami ng LED: 40pcs Wattage: 30w |
3030 LED MODULE LED Quty: 56pcs Wattage: 50w | 3030 LED MODULE Ang dami ng LED: 64pcs Wattage: 60w |

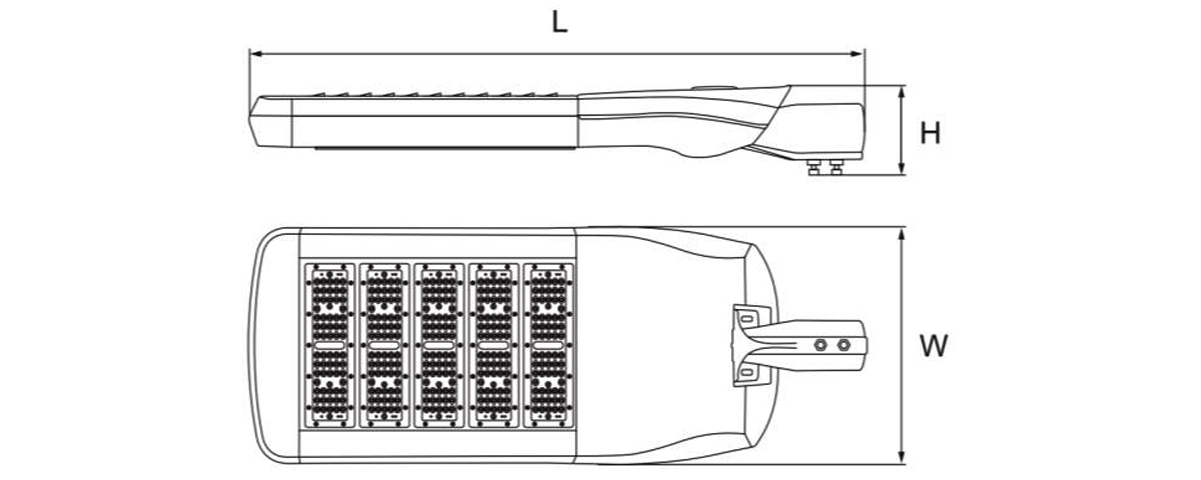

MGA DIMENSYON (mm)
| MODELOO | Haba(L) | Lapad(W) | Taas(L) |
| SWERTE M01 | 590mm | 350mm | 130mm |
| SWERTE M02 | 670mm | 350mm | 130mm |
| SWERTE M03 | 750mm | 350mm | 130mm |
| SWERTE M04 | 830mm | 350mm | 130mm |
| SWERTE M05 | 910mm | 350mm | 130mm |
| SWERTE M06 | 990mm | 350mm | 130mm |
IMPORMASYON NG ORDER
| Umorder code | LED uri | LED Qty | Module Qty | Na-rate Wattage | Luminaire kahusayan up to | Luminous pagkilos ng bagay | CCT | CRI |
| FTM101 | 3030 | 56 | 1 | 50w | 125Im/w | 6250lm | 3000K-6500K | >70 |
| FTM102 | 3030 | 112 | 2 | 100w | 125Im/w | 12500lm | 3000K-6500K | >70 |
| FTM103 | 3030 | 168 | 3 | 150w | 125Im/w | 18750lm | 3000K-6500K | >70 |
| FTM104 | 3030 | 224 | 4 | 200w | 125Im/w | 25000lm | 3000K-6500K | >70 |
| FTM105 | 3030 | 280 | 5 | 250w | 125lm/w | 31250lm | 3000K-6500K | >70 |
| FTM106 | 3030 | 336 | 6 | 300w | 125Im/w | 37500lm | 3000K-6500K | >70 |
| FTM201 | 5050 | 32 | 1 | 50w | 150lm/w | 7500lm | 3000K-6500K | >70 |
| FTM202 | 5050 | 64 | 2 | 100w | 150lm/w | 15000lm | 3000K-6500K | >70 |
| FTM203 | 5050 | 96 | 3 | 150w | 150lm/w | 22500lm | 3000K-6500K | >70 |
| FTM204 | 5050 | 128 | 4 | 200w | 150lm/w | 30000lm | 3000K-6500K | >70 |
| FTM205 | 5050 | 160 | 5 | 250w | 150lm/w | 37500lm | 3000K-6500K | >70 |
| FTM206 | 5050 | 192 | 6 | 300w | 150lm/w | 45000lm | 3000K-6500K | >70 |
| Puna: - Maaaring i-customize ang wattage kapag hiniling ng proyekto. - Karaniwang kulay ng pagpipinta ng pabahay na dark grey, ang ibang kulay ay maaaring lagyan ng kulay kapag hiniling. | ||||||||

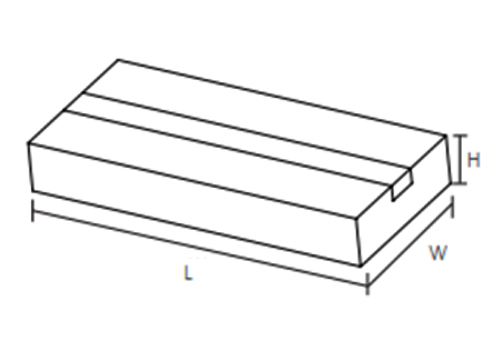

LOGISTICS DATA
| MODELOO | Yunit ng packing (mga piraso/karton) | Laki ng karton(mm) (Haba*Lapad*Taas) | Netong timbang | Kabuuang timbang | Dami |
| SWERTE M01 | 1 | 640*380*180mm | 6.0kg | 6.8kg | 43.8dm³ |
| SWERTE M02 | 1 | 720*380*180mm | 7.2kg | 8.0kg | 49.2dm³ |
| SWERTE M03 | 1 | 800*380*180mm | 8.4Kg | 9.3kg | 54.7dm³ |
| SWERTE M04 | 1 | 880*380*180mm | 9.5kg | 10.5kg | 60.2dm³ |
| SWERTE M05 | 1 | 960*380*180mm | 10.8kg | 11.9kg | 65.7dm³ |
| SWERTE M06 | 1 | 1040*380*180mm | 12.2kg | 13.4kg | 71.1dm³ |
PAG-INSTALL

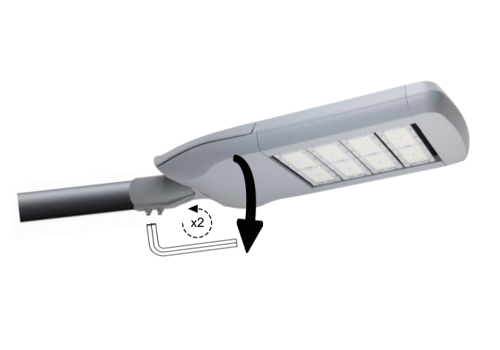

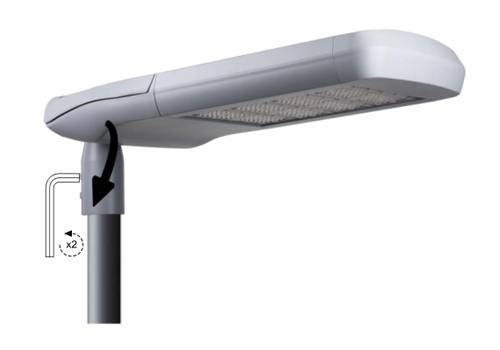

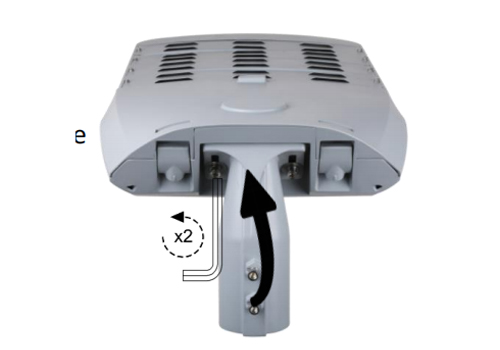

Higpitan ang luminaire sa poste gamit ang allen wrench. | Paluwagin ang mga turnilyo gamit ang allen wrench at paikutin ang spigot adjust sa side entry position. |

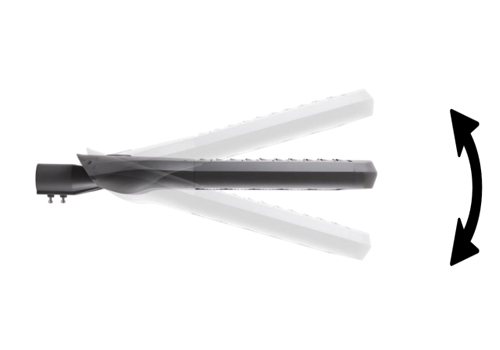

Isang hand tool lamang ang kinakailangan para sa pag-install ng luminaire. | Ang anggulo ng spigot ay maaaring iakma sa pamamagitan ng -15°,-10°,0°,5°, 10°,15°. |

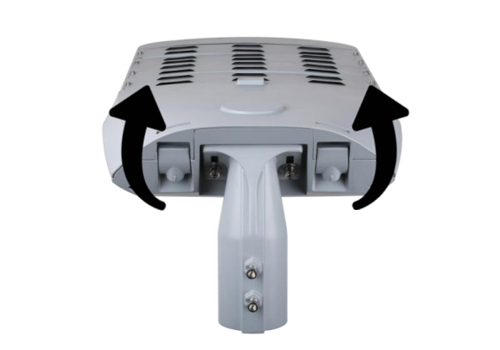

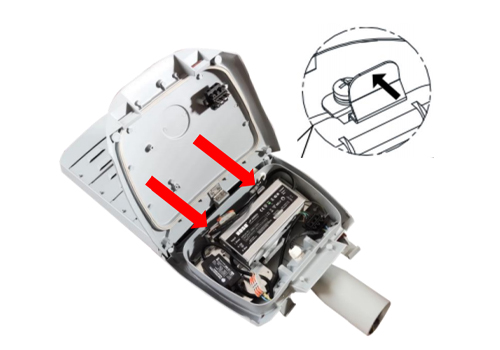

Ang anggulo ng spigot ay maaaring iakma sa pamamagitan ng -15°,-10°,0°,5°, 10°,15°. | Pindutin ang dalawang buckle upang buksan ang kompartamento ng gear. |

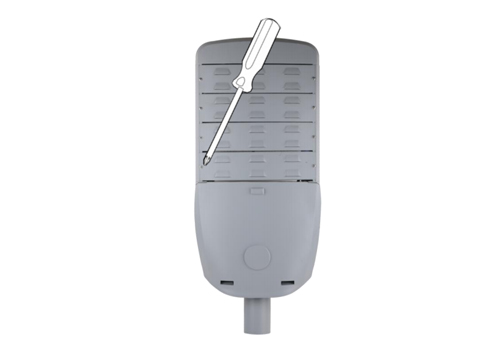

Ilagay ang takip ng kompartamento ng gear sa naka-lock na posisyon, itulak ang 2 clip ayon sa banda at ilabas ang gear plate, palitan ang mga nabigong bahagi ng elektroniko ng bago, pagkatapos ay i-lock ang kompartamento ng gear. | Maluwag ang back cover sheet at alisin ito, pagkatapos ay ipagpatuloy ang pagluwag ng mga turnilyo na naka-lock sa profile, tanggalin ang nabigong led module at palitan ng bago. Ikonekta at higpitan ang bawat bahagi pabalik nang hakbang-hakbang. |
